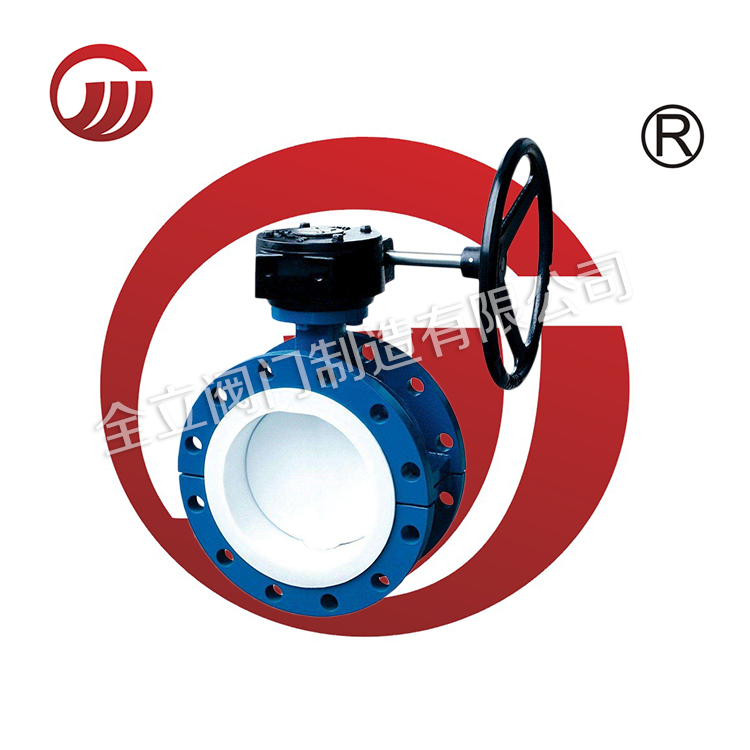

軟密封襯氟法蘭蝶閥 D341F D341F4 襯氟法蘭蝶閥，襯氟蝶閥，D341F4/46襯氟法蘭蝶閥產品詳情

一、D341F4/46襯氟法蘭蝶閥產品概述

我司研制的襯氟法蘭蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

二、D341F4/46襯氟法蘭蝶閥特點

1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。

3、四氟密封即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

4、蝶板采用框架結構，強度高，過流面積大，流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

7、本閥結構獨特，操作靈活，省力，方便。

三、D341F4/46襯氟渦輪蝶閥主要結束參數

公稱通經DN（mm)50～200050～1600

公稱藥理PN（MPa)0.61.01.6

密封試驗(MPa)0.661.11.76

強度試驗(MPa)0.91.52.4

適用溫度丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃

適用介質水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率符合GB/T13927-92標準

驅動方式蝸輪傳動、電動、氣動、液動

四、D341F4/46襯氟法蘭蝶閥主要零部件材料

零件名稱材料

閥體WCB、QT450-10、HT200、HT250

蝶板WCB、QT450-10、HT200、HT250

閥軸2Cr13

密封面四氟

填料柔性石墨

五、D341F4/46襯氟法蘭蝶閥執行標準

制造標準GB/T122387-89

法蘭標準GB9113-2000、GB17241.6-1998

結構長度標準GB12221-89

檢驗標準GB/T13927-92

襯氟法蘭蝶閥概述
　　
　　襯氟法蘭蝶閥法蘭式對接結構，閥體、閥座與閥芯內襯一體化，閥門工作時，只有閥體內襯與襯塑蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用四極密封結構并在密封面處配以耐溫抗老化的SI橡膠的彈性襯墊，完全達到介質的零泄漏，具有嚴密的密封性能，超長的使用壽命。

襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。襯氟蝶閥閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制；從而達到產品結構緊湊、外形美觀，工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離管道即可完成。

襯氟蝶閥廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質
